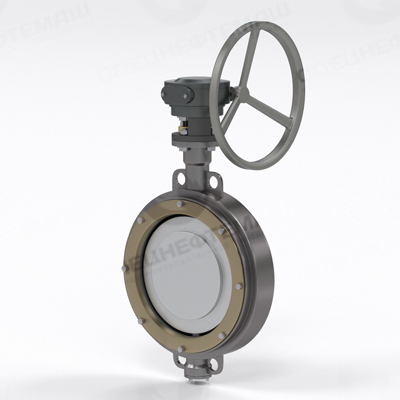

Затворы поворотные дисковые СНМ 58040

Затворы поворотные дисковые СНМ 58040
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация


Дисковый затвор из серии СНМ 58040 называют также затвором с двойным эксцентриситетом. Они используются в более сложных эксплуатационных условиях, например, при высокой окружающей температуре (до +450 градусов Цельсия).

Более высокая надежность объясняется особенностями конструкции – в данных затворах применяется уплотнение трех элементов: уплотнение фторопластом, уплотнение жестких стыков (метал по металлу) и уплотнение «fire safe» для пожарной безопасности. Диск, смещенный по отношению к корпусу и его коническая форма, отделяется от седла даже при малейших углах открытия.

Диск и корпус данного затвора производятся из различной стали, а именно легированной, углеродистой, нержавеющей с примесью молибдена. В производстве седла используются фторопласт, нержавейка с графитом или фторопласт с инконелем.

Присоединение с трубопроводом стяжное (гладкие или резьбовые проушины).

Дисковый затвор СНМ 58040 активно используется в различных сферах промышленного производства (нефтеперерабатывающей, металлургической, химической, энергетической), а также в судостроении.

Технические характеристики

Изготовление и поставка: По ТУ 3700-002-24009276-2015
Тип конструкции: Затворы с двойным эксцентриситетом
Диаметр номинальный DN 50 – DN 600
Давление номинальное PN 10,16,25 кгс/см2
Температура рабочей среды: До +450°С в зависимости от используемых материалов
Управление: - рукоятка DN 50-150
- редуктор DN 50-600
- электро- или пневмопривод- DN 50-600
Класс герметичности: «А» по ГОСТ Р 54808-2011
Основные рабочие среды: Воздух, вода, пар низкого давления, нефть, нефтепродукты, кислоты, щелочи, углеводороды, спирты, морская вода
Присоединение: Стяжное между фланцами трубопровода
(гладкие или резьбовые проушины)
Присоединительные фланцы трубопровода по ГОСТ 12820-80, 12821-80.
Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода по ГОСТ 12815-80, исполнение 1.
Установочное положение: Любое, кроме положения «электроприводом вниз» для затворов с электроприводом
Направление подачи рабочей среды: Одностороннее, по стрелке на корпусе затвора, двустороннее по требованию покупателя
Климатическое исполнение: У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69

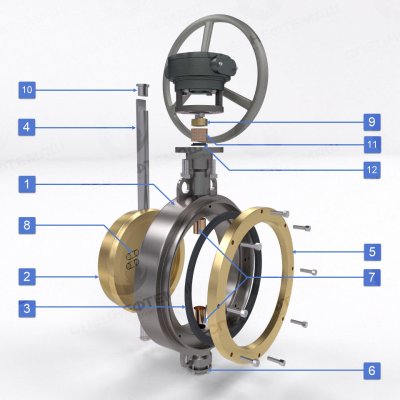

Детализация затвора СНМ 58040

Детализация затвора поворотного дискового СНМ 58040
ПозицияНаименованиеПозицияНаименование
1Корпус7Втулка
2Диск8Штифт
3Уплотнение (манжета)9Фланец сальника
4Шток8Втулка сальника
5Приж. кольцо8Сальниковое упл.
6Крышка8Кольцо

Манжета

Материалы уплотнения Диапазон температуры Описание
PTFE -40°С …+200°С Универсальная химическая и термическая стойкость
PTFE+Inconel -40°С… +200°С Пожаробезопасное исполнение
Сталь SS304 -100°С…+450°С Уплотнение металл по металлу, применяется при высоких температурах

Материальное исполнение корпусов и дисков

Ма­те­риа­лы кор­пу­сов и дис­ковМи­ни­маль­ная тем­пе­ра­ту­раОпи­са­ние
WCB -40°С углеродистая сталь для неагрессивных сред
CF8 -100°С нержавеющая сталь, применение в условиях агрессивной окружающей среды и при низких температурах
CF8M -100°С нержавеющая сталь, применение в условиях агрессивной окружающей среды и при низких температурах
LC2 -60°С легированная сталь, применяется при низких температурах

Условное обозначение затвора СНМ 58040

СНМ1.2.3.4.5.6
СНМ58040.100.10.2.3.04

1Зат­вор дис­ко­выйСерия
с двой­ным экс­центри­си­те­том меж­флан­це­вые
DN 50 – 600 мм
PN 10, 16, 25 кгс/см2
СНМ 58040стяж­ной меж­ду флан­ца­ми тру­бо­про­во­да с глад­ки­ми про­уши­на­ми
СНМ 58042стяж­ной меж­ду флан­ца­ми тру­бо­про­во­да с резь­бо­вы­ми про­уши­на­ми
2Диа­метр (DN)
100диа­метр зат­во­ра в мм (100, 200, 300, 400, 600, 700 и др.)
3Дав­ле­ние (PN)
10дав­ле­ние в атм (6, 10, 16, 25, 40, и т.д.)
4Кор­пус
2Сталь угле­ро­дис­тая WCB ASTM A216
4Сталь кор­ро­зион­но­стой­кая CF8 ASTM A351
5Сталь кор­ро­зион­но­стой­кая мо­либ­ден­со­дер­жа­щая CF8М ASTM A351
6Сталь конструк­цион­ная ле­ги­ро­ван­ная LC2 ASTM A352
5Диск
2Сталь угле­ро­дис­тая WCB ASTM A216
4Сталь кор­ро­зион­но­стой­кая CF8 ASTM A351
5Сталь кор­ро­зион­но­стой­кая CF8 ASTM A351
6Сталь кор­ро­зион­но­стой­кая мо­либде­но­со­дер­жа­щая CF8M ASTM A352
6Ма­те­риал уп­лот­не­ния
04PTFE (от -40С° до +200С°)
05PTFE+Inconel
07SS304 - cталь кор­ро­зион­но­стой­кая (ме­талл по ме­тал­лу)

Пропускная способность затворов – Kv, м3/час

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
Kv 43 127 180 416 518 793 1680 2716 4152 5281 6985 9267 11810 18325

Крутящий момент на штоке, необходимый для открытия затвора, Н*м

DN PN 16 PN 25
PTFE металл/металл PTFE металл/металл
50 25 50 30 55
65 35 70 40 75
80 48 65 56 100
100 76 125 84 150
125 122 174 137 220
150 180 260 205 290
200 310 420 350 450
250 543 790 651 1145
300 742 1250 986 1825
350 1060 1686 1315 2540
400 1360 2516 1760 4250
450 1800 2790
500 2870 3750
600 7240 5516

Основные габаритные и присоединительные размеры затворов дисковых серии СНМ 58040

DN PN Размеры, мм Масса, кг
A B L D d n*M гладкие проушины резьбовые проушины
50 10 70 150 46 125 18 4хМ16 6 6
16
25
65 10 85 165 48 145 7 7
16
25 8хМ16
80 10 95 175 160 8 9
16
25
100 10 110 200 54 180 9 10
16
25 190 22 8хМ20
125 10 125 225 57 210 18 8хМ16 12 15
16 22
25 220 26 8хМ24 15 18
150 10 145 240 240 22 8хМ20 15 21
16
25 175 285 250 26 8хМ24 18 24
200 10 200 270 64 295 22 8хМ20 21 24
16 26
25 210 295 310 12хМ24 31 40
250 10 215 337 71 350 22 12хМ20 36 43
16 355 26 12хМ24
25 240 350 370 30 12хМ27 51 65
300 10 225 403 81 400 22 12хМ20 57 63
16 410 26 12хМ24
25 275 410 430 30 16хМ27 78 98
350 10 294 448 92 460 22 16хМ20 95 105
16 470 26 16хМ24
25 351 470 490 33 16хМ30 150 202
400 10 336 492 102 515 26 16хМ24 148 158
16 525 30 16хМ27
25 390 515 550 36 16хМ33 206 271
450 10 370 533 114 565 26 20хМ24 192 210
16 585 30 20хМ27
500 10 395 625 127 620 26 20хМ24 245 287
16 650 33 20хМ30
600 10 482 725 154 725 30 20хМ27 370 421
16 770 36 20хМ33
